ROHM推出車載儀表盤用2.8W大輸出揚聲器放大器“BD783xxEFJ-M”

全球知名半導體制造商ROHM(總部位于日本京都市)面向具有自動駕駛和ADAS功能的汽車的儀表盤(以下簡稱“汽車儀表盤”),開發出滿足汽車電子產品可靠性標準AEC-Q100的2.8W輸出AB類單聲道揚聲器放大器“BD783xxEFJ-M”(BD78306EFJ-M / BD78310EFJ-M / BD78326EFJ-M)。

近年來,在汽車領域,隨著自動駕駛和ADAS等技術創新的發展,車內所需的語音呈現多樣化趨勢,比如偏離車道時和檢測到周圍障礙物時發出的警告音、發動引擎時的歡迎語音、語音支持等。與此同時,車載儀表盤中輸出聲音的部件也由能夠通過微控制器輸出各種聲音的揚聲器放大器,取代了產生閃爍音的繼電器和輸出警告音的電子蜂鳴器,但這樣就存在無法安全、穩定地輸出大音量的課題。

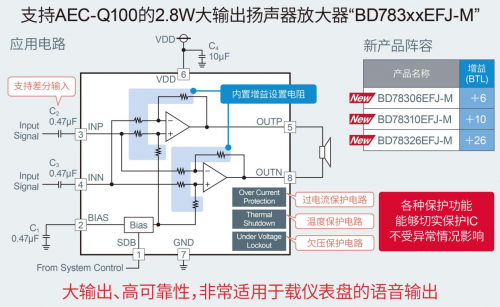

“BD783xxEFJ-M”是面向希望大音量輸出轉向閃爍音、警告音以及歡迎語音、語音支持等各種語音的汽車儀表盤開發而成的揚聲器放大器。該產品采用新型過電流保護電路,實現了以往很難兼顧的輸出短路(引腳意外接觸導致的損壞)保護和2.8W大輸出。

另外,產品還滿足汽車電子產品可靠性標準AEC-Q100,支持工作溫度高達105℃,因此即使在嚴苛的條件下也可在不損壞功能的前提下輸出語音。不僅如此,除過電流保護功能外,還配備了溫度保護和欠壓保護功能,可保護產品避免異常情況的影響,實現了高可靠性。

本產品已于2019年8月開始出售樣品(樣品價格 300日元/個,不含稅),計劃于2020年3月起暫以月產2萬個的規模投入量產。前期工序的生產基地為ROHM Hamamatsu Co., Ltd.(日本濱松市),后期工序的生產基地為ROHM Electronics Philippines, Inc.(菲律賓)。

未來,ROHM將繼續面向語音日益多樣化的高級汽車領域,開發高品質、高可靠性的產品,繼續為打造安心且舒適的車內環境貢獻力量。

<新產品特點>

1. 具有過電流保護功能,且實現了2.8W大輸出

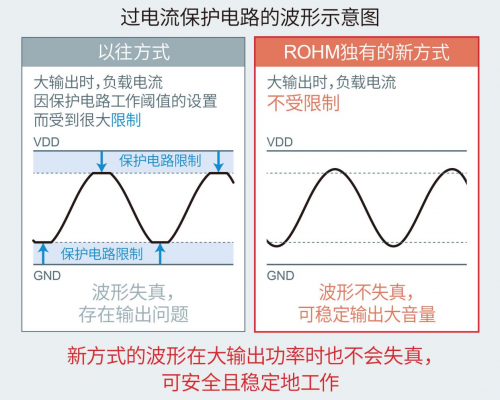

以往的過電流保護電路,必須將保護電路的工作閾值設置為低于揚聲器放大器可輸出的最大電流的值,因此存在最大輸出受限的問題。

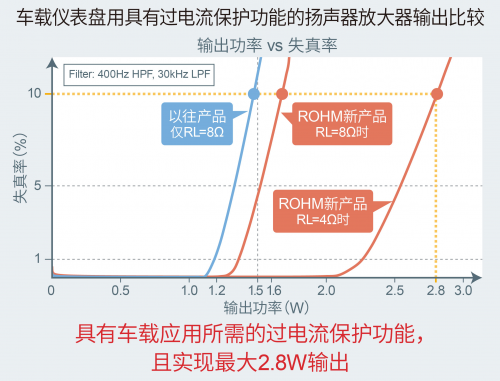

而ROHM獨創的新型過電流保護電路,在大輸出時也不會發生波形失真,無需限制輸出。因此,“BD783xxEFJ-M”可同時實現以往很難兼顧的過電流保護導致的輸出短路保護和大輸出(4Ω負載、失真率10%時,最大2.8W輸出)。

2. 可靠性高,支持車載應用中的嚴苛環境

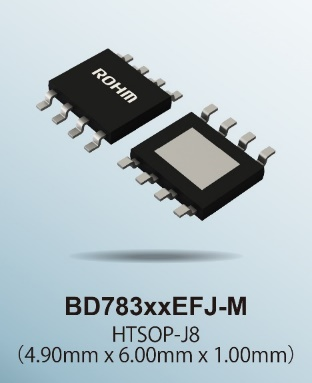

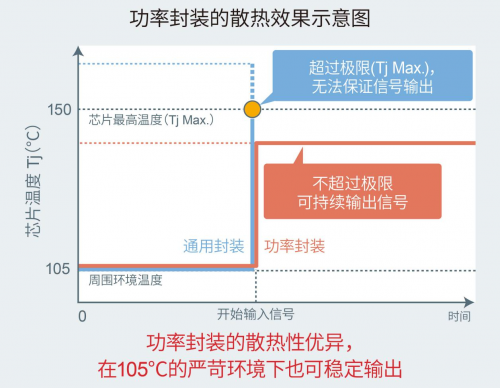

“BD783xxEFJ-M”符合汽車電子產品可靠性標準AEC-Q100,支持工作溫度最高達105℃。同時,采用功率封裝,可減少輸出大音量時的發熱量,因此即使在嚴苛的條件下也能夠在不損害功能的前提下輸出聲音。另外,不僅具有過電流保護功能,還配備了溫度保護和欠壓保護功能,可防止異常發熱導致?lián)p壞和電池瞬斷時產生意外的POP音。

<賽普拉斯半導體公司的參考板采用本產品>

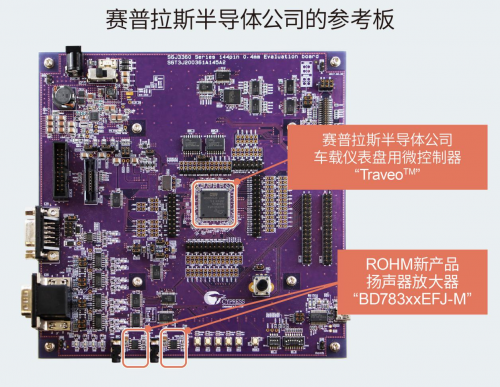

“BD783xxEFJ-M”已被搭載于賽普拉斯半導體公司的車載用微控制器Traveo™ Cluster MCU家族S6J3360系列的評估板中,可在接近實際使用的環境下輕松進行評估。

如欲了解S6J3360系列的更多信息,請訪問:

https://china.cypress.com/products/traveo-s6j3360s6j3370-simple-graphics-arm-cortex-r5-mcu

<產品陣容>

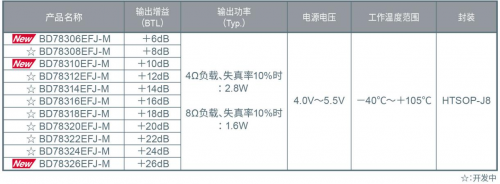

此次開發的產品的輸出增益為+6dB(BD78306EFJ-M)、+10dB(BD78310EFJ-M)、+26dB(BD78326EFJ-M)。預計產品陣容中會推出輸出增益+6dB～+26dB的以2dB為間隔的共11款機型。

<應用示例>

非常適用于

■車載儀表盤面板 ■車輛緊急呼叫系統 ■需要語音功能的ADAS相關應用

等根據車內各種情況輸出通知音、警告音、語音導航的應用。
