四維創智發布石油石化行業無人機反制解決方案

?一、背景與現狀

2019年9月，沙特石油公司兩處設施遭受10架無人機攻擊，損失嚴重。導致兩設施暫停部分原油生產，石油產量減少過半，同期沙特油田遇襲引發油價短期飆升，影響或波及能源化工多個行業。

在無人機“黑飛”現象日益嚴重的新形勢下，油庫安全管理工作也面臨著嚴峻的問題和挑戰，油庫管理十分重視安全問題，堅持“安全第一、預防為主” 的方針，牢固樹立“安全責任重于泰山”的思想，把“關注安全，關愛生命”作 為安全生產工作的理念，我們必須看到，長期的安全生產能帶來巨大的經濟和社 會效益。但“千里之堤，潰于蟻穴”，些許的麻痹大意，都可能帶來嚴重的不良后果。安全不僅關系到油庫的生存和發展，更關系到人們的生命財產安全和家庭幸福美滿。

二、建設必要性和迫切性

隨著消費級無人機市場的快速增長，其機動靈活、操控智能、造價低廉的特點，帶來了無人機隨意濫飛、亂飛的亂象，因無人機“黑飛”所引發的各類事件事故也頻出不窮，引發社會廣泛熱議和政府部門關切關注。并且伴隨無人機投遞物品甚至炸彈等消息的爆出，“黑飛”事件造成的影響愈發嚴重，其帶來的區域防范壓力自然也越來越大,公共安全領域也越來越多地面臨“低慢小”目標威脅，并且伴隨無人機投遞物品甚至炸彈等消息的爆出，“黑飛”事件造成的影響愈發嚴重，其帶來的區域防范壓力自然也越來越大。無人機的無序飛行甚至違法使用給社會和個人都帶來了重大的安全隱患、和各種潛在威脅，也給社會安保帶來新的挑戰。如圖1，圖2所示無人機對有油田、油庫的危害手段：

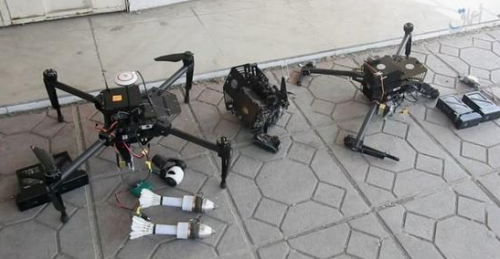

圖1 改裝后可投擲榴彈的無人機

圖2 沙特展示18架攻擊油田的無人機殘骸

包括開篇提及的無人機襲擊沙特油田事件。綜上所述，油庫建設高效的低空防御系統已經迫在眉睫。

三、規范要求

2019年7月1日由公安部治安局、反恐局共同參與編著的《石油石化系統治安反恐防范要求第1部分：油氣田企業》(GA 1551.1-2019)正式頒布實施。

圖3 石油系統反無人機主動防御系統標準

在該防范要求中明確石油石化的重點單位應部署反無人機主動防御系統，并且要求需滿足以下三點要求：

1. 信號發射功率應小于或等于10mw;

2. 系統應能24h持續工作，無需人員值守;

3. 系統應獲得國家認可的防暴合格證;

4.技術方案

目前無人機主動防御技術主要有：電磁壓制、導航誘騙、物理攻擊。

電磁壓制產品以發射大功率無線電壓制信號對無人機的遙控及導航鏈路進行阻斷，實現迫降或者返航的效果，該等效果受限于無人機內部指令，對改裝型無人機反制效果無法保證。

物理攻擊主要通過網捕、激光、電磁炮等方式對無人機進行處置，該等方式需要借助探測設備，先發現無人機然后才能進行響應處置，此外，這種手段最大的問題是無法應對多機同時入侵，處置后容易形成二次傷害。

四維創智所提供的無人機反制解決方案是通過無人機導航誘騙技術通過輻射低功率再生導航衛星信號(功率不大于10dBm)，侵入“黑飛”無人機導航系統，從而實現對需要使用導航系統進行飛行控制的無人機的截獲控制，使其無法飛入受保護區域，保障該區域的低空安全。該手段是目前唯一能滿足《石油石化系統治安反恐防范要求第1部分：油氣田企業》(GA 1551.1-2019)中發射功率≤10mw的要求的防御手段，因此此次無人機防御系統的建設主要考慮采用導航誘騙系統作為核心部件。

5.技術參數

產品規格參數

1、管控范圍半徑：>500米;

2、信號發射功率<10dBm(10mW);

3、信號類型:民用導航信號GPS L1、GLONASS L1;

4、電源：AC220V，50-60Hz;

5、重量：<10kg;

6、工作溫度：-25℃-55℃;

7、存儲溫度：-40℃-70℃;

8、密封性：IP65;

9、防爆等級:Ex d IIC T4 Gb;

產品展示圖4所示：

圖4 導航誘騙產品展示
