實驗表明：熱泵熱水器小管徑外盤銅管水箱更具發展優勢

空氣能熱泵熱水器系統被認為是當今世界上開拓利用能源最好的設備之一，隨著我國經濟的持續穩定發展，熱泵熱水器國內市場占有率也在急劇上升，尤其在南方地區，家用熱泵的普及率已達到50%。

空氣能熱泵熱水器是通過壓縮機做功、吸收環境中的空氣熱能來制取熱水的熱泵裝置，其系統包括熱水器的水箱、壓縮機、冷凝器、蒸發器、節流裝置等?？諝饽軣岜脽崴魉溆蓛?nèi)膽水箱、保溫層和加熱管(即冷凝器)組成?！　?/p>

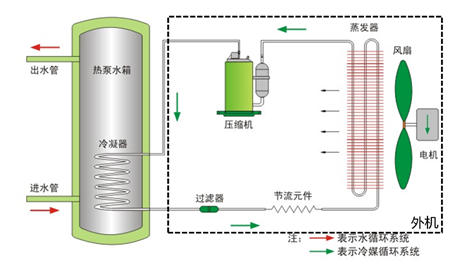

　　圖1：熱泵熱水器工作原理圖(來自網絡)

目前市場上空氣源熱泵熱水器的冷凝器按照換熱方式可分為沉浸式冷凝器和非沉浸式冷凝器：一是非沉浸式冷凝器，又叫做外盤式冷凝器，其加熱管為單管形式的圓薄壁銅管設置，薄壁銅管與內膽水箱側面的接觸為圓弧面與平面的接觸，接觸面積較小，制冷介質通過薄壁銅管與內膽水箱進行導熱并將內膽水箱里面的水加熱;二是沉浸式冷凝器，內膽水箱內裝有其由薄壁銅管構成的冷凝器，薄壁銅管按照要求螺旋盤繞后成一定的形狀，內膽水箱中的水通過強制對流增強與薄壁銅管之間的能量交換。

相對于內盤管式水箱來說，外盤管式水箱相對安全可靠，結合搪瓷水箱優化設計并做好保溫，運行效果亦能夠達到相關標準要求。目前市場上比較常見的外盤管有不銹鋼圓管、銅圓管、銅扁管和鋁微通道等形式。外盤銅管水箱盡管綜合成本較低，并占有一定的市場份額，但在系統能效上相對于與微通道水箱來說有一定的差距，因此外盤銅管式水箱的設計、傳熱效果的強化，對于小管徑外盤銅管水箱的研究，提升空氣源熱泵熱水器性能(制熱量和COP)具有十分重要的意義?！　?/p>

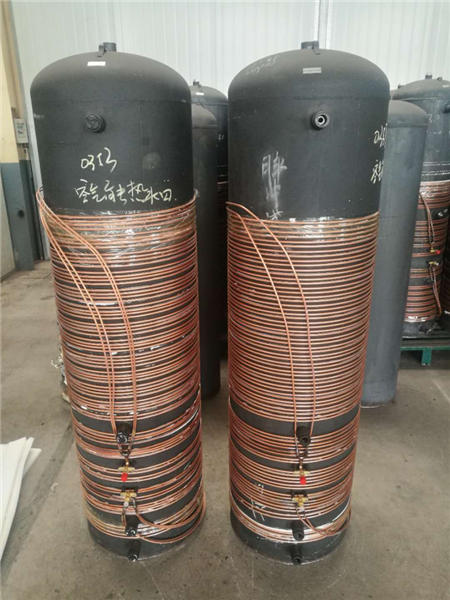

　　圖2：小管徑外盤銅管水箱結構示意圖(左側為四路并排，右側為雙排)

基于上述原因，江蘇光芒新能源股份有限公司、同濟大學機械與能源工程學院等單位以外盤銅管式水箱作為研究對象，選取光芒公司某型號的150L和200L空氣源熱泵熱水器水箱展開研究。研究以達到小管徑外盤銅管水箱一級能效(COP>4.2)為目標，針對空氣源熱泵熱水器的小管徑銅管外盤式水箱的銅管結構參數(管徑、管間距、管長)進行優化，并進行了實驗、數值模擬及理論分析工作?！　?/p>

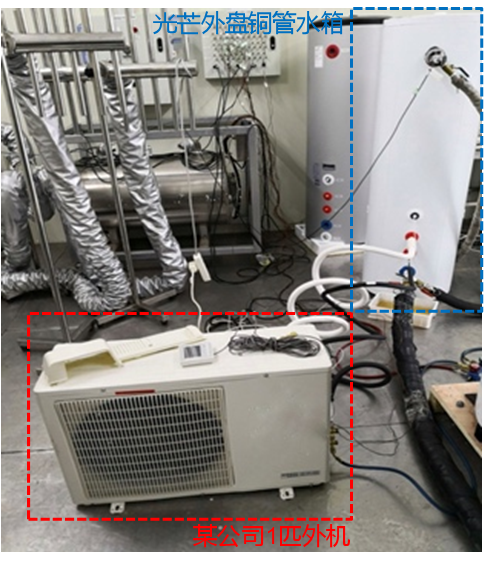

　　圖3：熱泵熱水器實驗現場布置圖

實驗針對小管徑外盤銅管換熱器在熱泵熱水器中的應用進行能效和外盤管水箱經濟性對比分析，在標準工況下對直徑7mm光管雙繞，直徑5mm光管雙繞、直徑5mm光管四繞，直徑5mm內螺紋管四繞等不同繞管方式的外盤銅管水箱進行實驗測試。從實驗數據中可以得出以下結論：(1)直徑5mm小管徑外盤內螺紋銅管的能效相比于光管有大幅提升;(2)直徑5mm小管徑外盤銅管相比于直徑7mm銅管，其換熱性能和經濟成本具有比較大的優勢;(3)采用直徑5mm小管徑內螺紋銅管可以解決目前銅管無法達到一級能效的難題。

同時經過對比分析，采用直徑5mm內螺紋管相比于直徑7mm光管，其成本下降20%，同時其能效提升5%。對于鋁微通道外盤水箱，鋁材成本單價低于銅管，但其加工成本過高在系統COP相同的情況下，總成本價格相比于小管徑銅管來說處于劣勢。

綜上而言，小管徑外盤銅管換熱器相對來說更有成本優勢，同時也能夠提升系統的COP，這將更加有助于降低空氣能熱泵熱水器的使用成本，并使空氣能產品得到更廣范圍的推廣與普及，是今后外盤銅管水箱發展的一個必然趨勢。為促進此項技術，5月7日-9日，中國ISH供熱展期間,國際銅業協會與光芒在展會上同步發布了小管徑銅管的分體式空氣能水箱。8月1-2日，中國熱泵行業年會期間，光芒在大會論文集上發表了小管徑銅管技術的分體式空氣能水箱論文，獲得大會論文表彰三等獎，擴展了影響力。
