在PCB設計中，布線是從原理圖走向實際產品的關鍵步驟，其質量直接決定了后續PCB打樣的成敗與性能。無論是簡單的單面布線、常見的雙面布線，還是復雜的PCB多層板打樣，都離不開精湛的布線技巧。目前，主流的布線方式分為自動布線和交互式布線兩種。
在自動布線前，可以用交互式對要求高的布線，輸入端與輸出端的邊線應避免平行，免得產生反射干擾。必要時，應加地線隔離，兩個相鄰層的布線要互相垂直，若平行走線，極易產生寄生耦合，這對提升電路板打樣的最終良率至關重要。
自動布線的布通率依賴良好的布局，可以預先設定布線規則，包括走線的彎曲次數、導通孔的數目等。這些規則的設定，不僅是設計的需要，更是為了確保線路板打樣時能夠符合工廠的制程能力。
一般先進行探索式布經線，快速地把短線連通，再進行迷宮式布線。把要布的連線進行全局的布線路徑優化，可以根據需要斷開已布的線，然后再試著重新布線，改進總體效果。
針對高密度的PCB設計，貫通孔已顯得力不從心，因為它會占用許多寶貴的布線通道。為解決這一矛盾，盲孔、埋孔和盤中孔技術應運而生。些先進的過孔技術，尤其在進行PCB6層板打樣及更高層數的設計時，不僅完成了層間導通的任務，更極大地節省了布線空間，讓布線過程更方便、流暢和完善。

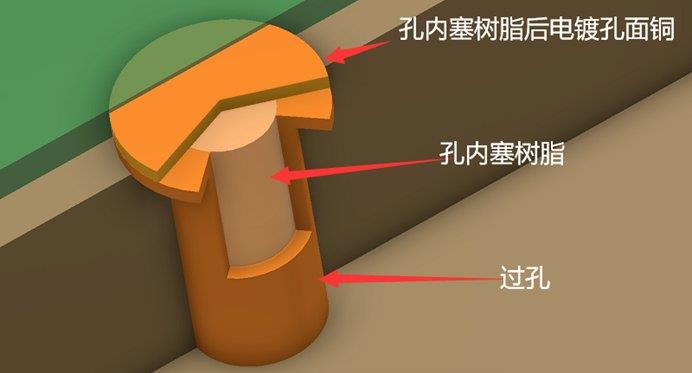

以嘉立創為例，對6-32層板一律免費采用盤中孔(樹脂塞孔+電鍍蓋帽)。盤中孔即焊盤中打孔，生產時在孔內塞上樹脂，烤干樹脂磨平，然后進行電鍍面銅。其好處在于不僅能大大提高PCB設計工程師的效率，讓設計時間從7天縮短到2天左右，而且能大大提高PCB的良率，以及提升高速板的性能。
一、電源、地線的處理
即使整個PCB中的布線做得很好，但由于電源、地線的考慮不周到而引起的干擾，會導致產品性能下降，甚至會影響到產品的成功率。
因此，針對電源、地線的布線要認真對待，將電源、地線產生的噪聲干擾降到最低限度，保證產品質量。
對于電子工程師來說，或多或少都了解地線與電源線之間噪聲產生的原因。簡單說一下抑制噪聲：

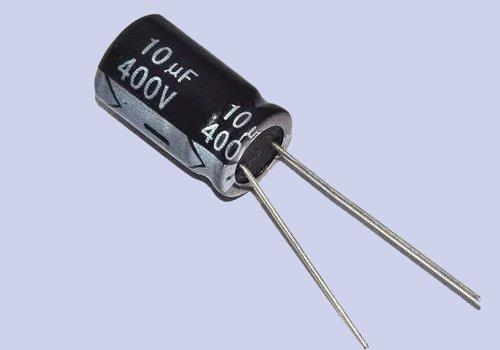

1.在電源、地線之間加上去耦電容
2.盡量加寬電源、地線寬度，最好是地線比電源線寬，其關系是地線>電源線>信號線。一般，信號線寬為0.2-0.3mm，最精細線寬達0.05-0.07mm，電源線為1.2-2.5mm。針對數字電路的PCB，可以用寬的地導線組成一個回路，即構成一個地網來使用。
3.用大面積銅層作地線，在PCB上把沒被用上的地方都與地相連接作為地線?；蛘?，設計成多層板，電源、地線各占用一層。
二、數字電路與模擬電路的共地處理
如果PCB是由數字電路和模擬電路混合構成，那么布線時，要考慮它們之間互相干擾的問題，尤其是地線上的噪聲干擾。
數字電路的頻率高，模擬電路的敏感度強。對信號線來說，高頻的信號線應盡可能遠離敏感的模擬電路器件。對地線來說，整個PCB對外界只有一個結點，所以必須在PCB內部處理數、模共地的問題。而在PCB內，數字地和模擬地實際是分開的，它們之間互不相連，只是在PCB與外界連接的接口處，數字地與模擬地有一點短接。注意，只有一個連接點。
當然，也有在PCB上不共地的，這由系統設計來決定。 三、信號線布在電(地)層上
在多層PCB布線時，由于在信號線層，沒有布完的線已經剩下不多，再多加層數不僅帶來浪費，也會增加生產的工作量，且成本相應增加。
解決這個問題的方法是可以考慮在電(地)層上布線。首先，考慮使用電源層，其次才是地層。因為最好是保留底層的完整性。 四、大面積導體中連接腿的處理
在大面積接地(電)中，常用元器件的腿與其連接，對連接腿的處理需要綜合考慮。從電氣性能角度出發，元件腿的焊盤與銅面滿接為好，但對元件的焊接裝配存在一些不良隱患，比如焊接需大功率加熱器、容易造成虛焊。因此，為兼顧電氣性能與工藝，可做成十字花焊盤，即熱隔離，俗稱熱焊盤。如此，在焊接時，大大減少由于截面過分散熱而產生虛焊點的可能性。多層板的接電(地)層腿的處理相同。 五、布線中網絡系統的作用
在許多CAD系統中，布線是根據網絡系統決定的。網格過密，通路雖然有所增加，但步進太小，圖場的數據量過大。這必然對設備的存儲空間有更高要求，同時也對像計算機這類的電子產品的運算速度帶來極大影響。
而有些通路是無效的，比如被元件腿的焊盤占用的或被安裝孔、定位孔占用的等。
網格過疏，通路太少對布通率的影響極大。所以，要有一個疏密合理的網格系統來支持布線。
標準元器件兩腿之間的距離為0.1英寸(2.54mm)，所以網格系統的基礎一般定為0.1英寸(2.54mm)或小于0.1英寸的整倍數，如0.05英寸、0.025英寸、0.02英寸等。 六、設計規則檢查(DRC)
布線設計完成后，需認真檢查布線設計是否符合設計者制定的規則，同時確認制定的規則是否符合PCB生產工藝的需求，一般檢查以下幾個方面：
1.線與線、線與元件焊盤、線與貫通孔、元件焊盤與貫通孔、貫通孔與貫通孔之間的距離是否合理、是否滿足生產要求
2.電源線與地線的寬度是否合適、電源與地線之間是否緊耦合、PCB中是否還有讓地線加寬的地方
3.針對關鍵的信號線是否采取了最佳措施，如長度最短、加保護線、輸入線及輸出線被明顯分開
4.模擬電路和數字電路是否有各自獨立的地線
5.后加在PCB中的圖形(如圖標、注標)是否會造成信號短路
6.對一些不理想的線形修改
7.在PCB上是否加有工藝線、阻焊是否符合生產工藝的要求、阻焊尺寸是否合適、字符標志是否壓在器件焊盤上
8.多層板中的電源地層的外框邊緣是否縮小，如電源地層的銅箔露出板外容易造成短路。
