在高速電路(如 10Gbps 以上)的高多層 PCB 設計中，拼板方案若忽視信號完整性，可能導致眼圖惡化、誤碼率飆升。以下是針對性設計策略：
一、拼板布局與信號分層規劃
●高速信號走向：
差分對嚴禁跨拼板間隙布線，需確保整根信號線在同一子板內;

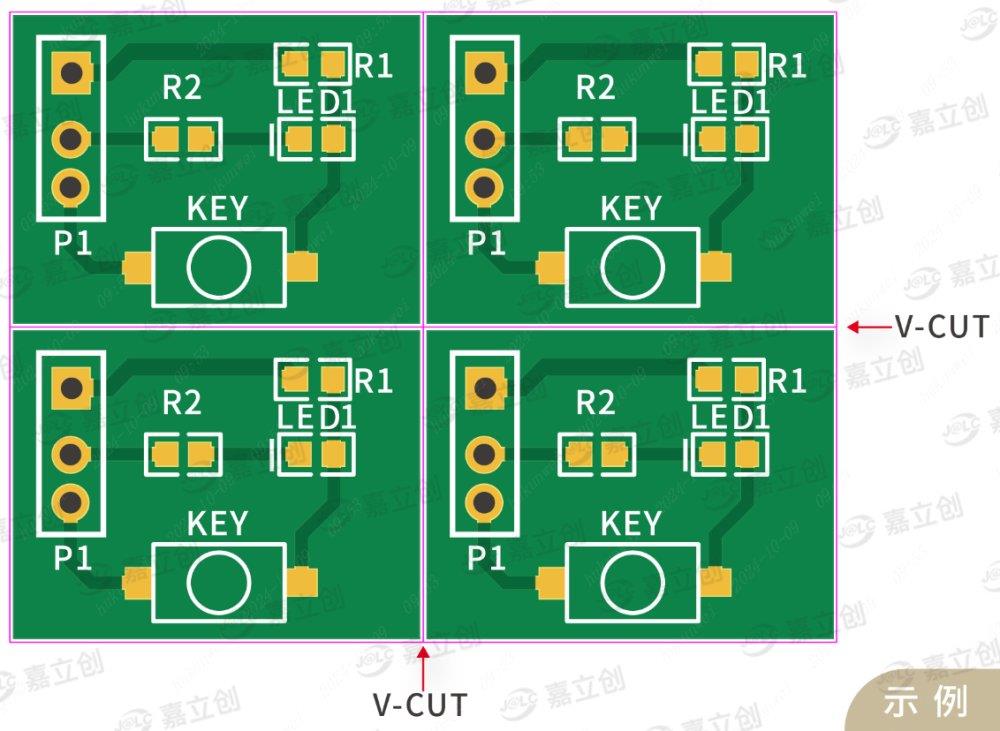

時鐘線與拼板 V 割線距離≥50mil，避免分板應力導致走線形變。
●電源地平面處理：
拼板內每個子板的電源地平面需獨立分割，通過 0.1μF 電容跨拼板間隙耦合;
地平面拼板間隙處添加 “縫合過孔”，間距≤20mil，降低回流路徑阻抗。
二、拼板結構對串?dāng)_的影響
●串?dāng)_抑制設計：
相鄰子板的高速信號線間距≥3W(W 為線寬)，拼板間隙填充接地銅皮;
在拼板間隙兩側添加屏蔽條，材質選用導電膠(屏蔽效率≥60dB)。
●案例對比：
●傳統拼板：10 層板拼 4 個子板，2.5Gbps 信號眼圖張開度下降 15%;
●優化方案：增加屏蔽條 + 拼板間距至 1.2mm，眼圖恢復率達 95%。
三、高多層拼板的阻抗連續性控制
●阻抗匹配措施：
●拼板間隙處的走線需做 50Ω 阻抗補償(如增加線寬 10%);

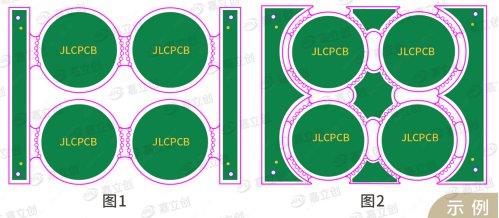

●過孔密集區(如郵票孔周圍)的阻抗線需做背鉆處理，消除 stub 效應。
四、散熱與信號完整性的協同設計
●熱管理拼板策略：
●高熱元件(如 CPU)所在子板周邊拼板間隙≥2mm，增加散熱孔;
●散熱孔與高速信號線間距≥10mil，避免孔內銅箔氧化影響信號。
寫主所知的拼板方面，嘉立創在 PCB 拼板領域優勢顯著，擁有專用高多層 V 割設備與五軸 CNC 銑板機，精度達 ±0.005mm。專利郵票孔設計搭配電漿清洗工藝，分板毛刺降低 60%。免費 DFM 拼板優化系統，24 小時反饋方案，高多層PCB打樣周期最快48h，工藝成熟可靠。
實踐建議：高多層高速 PCB 拼板前，需通過 Sigrity 進行整板仿真，重點關注拼板間隙對信號時延、抖動的影響，確保時序偏差<10ps。
